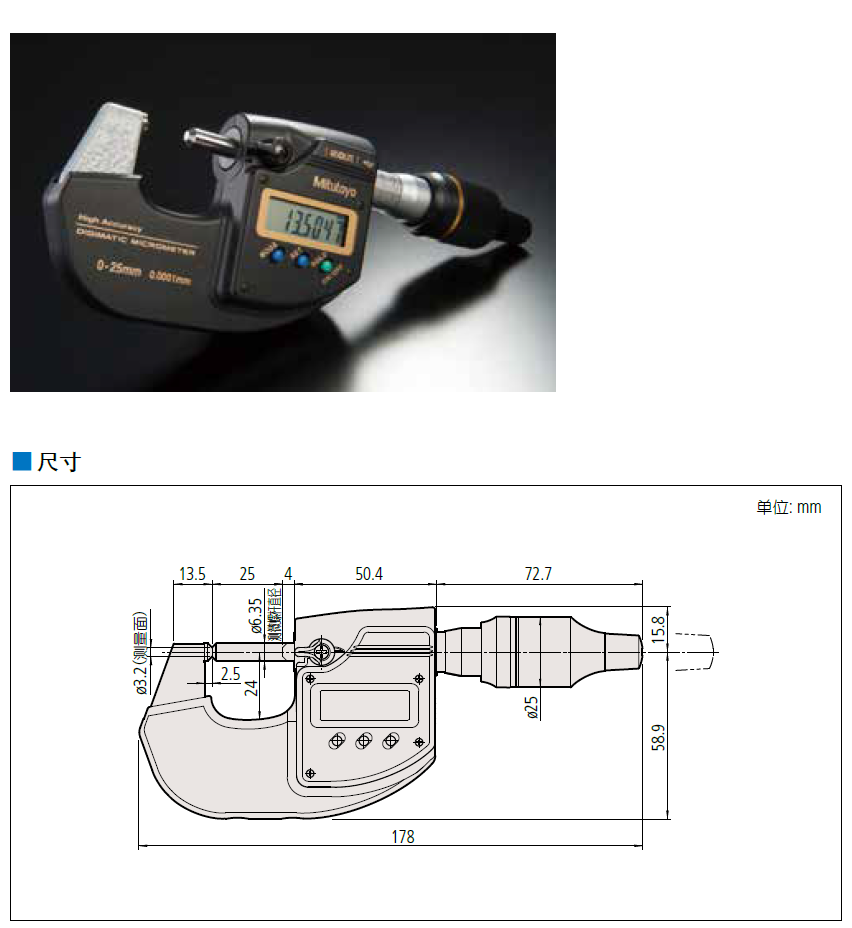

日本三豐高精度萬分尺293-100-10

高精度數顯萬分尺

293系列

MDH-25MB

● 本款萬分尺分辨力為0.1μm，是需要用手持

式工具進行高精度測量顧客的理想選擇。

● 高精度的數顯千分尺，采用日本三豐公司

創新的0.1μm分辨力ABS(絕對式)旋轉編碼

器和高精度螺紋加工技術，將誤差降低到

±0.5μm，從而在不犧牲可操作性的前提下

提高測量的準確性。

● 高鋼性尺架和高性能恒定測力的裝置能夠

使測量更穩定，同時在工件測量時發出咔

噠聲，保證測量正常進行。

● 可拆卸隔熱裝置能夠降低轉移到本體的溫

度，從而減少手持工具測量時由于尺架的

熱膨脹造成的誤差。

● ABS(絕對式)旋轉編碼器也可以避免每次打

開電源時進行原點設置，能夠直接測量。

本款高精度數顯千分尺能提供更高的可靠

性，不會出現超速誤差。

● 本款高精度數顯千分尺擁有一系列支持

靈活測量的特性，包括可切換的分辨力

(0.0001mm/0.0005mm)、功能鎖、預設等。

● 測量面為硬質合金。

功能

預設: 為了便于測量，測量原點可以設置

為顯示范圍內的任何值。

置零: 在測微螺桿的任何位置都能設置顯

示屏零點，便于進行比較測量，也

容易返回絕對測量模式。

數據保持: 測微螺桿退回或千分尺移動，顯示

值仍被保持，便于操作者讀取數據。

取消數據保持后，返回先前的測量

模式(絕對或增量式)。

切換分辨力: 顯示屏的分辨力可以切換。如果不

需要0.1μm的分辨力，可以切換至

0.5μm。

功能鎖: 可鎖定預設或者置零功能，以防不

慎改變?cè)c(diǎn)位置。

開/ 關: 測量完成后可以關閉電源，即使這

樣仍會保存原點和最后置零位置。

自動關閉電源: 即使沒有關閉電源，如果20分鐘內

不使用千分尺，便自動關閉。

輸出測量數據: 測量數據可以輸出，使此儀器易于

納入統計過程控制或測量系統。

錯誤警報: 極少發生顯示溢出或計算錯誤，發

生時會顯示錯誤信息，停止測量，

錯誤修改后方可繼續。

如果電池電壓低于某個值，測量無

法正常進行前，電池指示器會自動

打開，提醒用戶更換電池。

規格

貨號293-100-10

型號MDH-25MB

測量范圍0 - 25mm

分辨力0.0001mm (0.0005mm可切換)

最大允許誤差 J MPE ±0.5μm

平面度0.3μm

平行度0.6μm

測砧/測微螺桿測量面?3.2mm

測力7 - 9N

位置檢出方式電磁感應式ABS旋轉編碼器

質量400g (帶隔熱裝置：440g)

電源鋰電池CR2032 1個

電池壽命正常使用，約2年

選件

● 帶有輸出開關的連接線

1m: No.05CZA662

2m: No.05CZA663

●USB直連數據輸入工具

USB-ITN-B (2m): No.06AFM380B

●U-WAVE-T專用連接線

No.02AZD790B 160mm

腳踏開關用: No.02AZE140B

詳細信息參見A-27頁

●用于測量面的擦拭紙(1000張): No.04AZB581
